ELV Bausatz Homematic IP Klingelsignalerkennung HmIP-DSD-PCB
Lieferung ohne Batterien
ELV Bausatz Homematic IP Klingelsignalerkennung HmIP-DSD-PCB
ELV Bausatz Homematic IP Klingelsignalerkennung HmIP-DSD-PCB
ELV Bausatz Homematic IP Klingelsignalerkennung HmIP-DSD-PCB
ELV Bausatz Homematic IP Klingelsignalerkennung HmIP-DSD-PCB

  • Beschreibung

  • Bewertung
  • Lieferumfang
  • Downloads

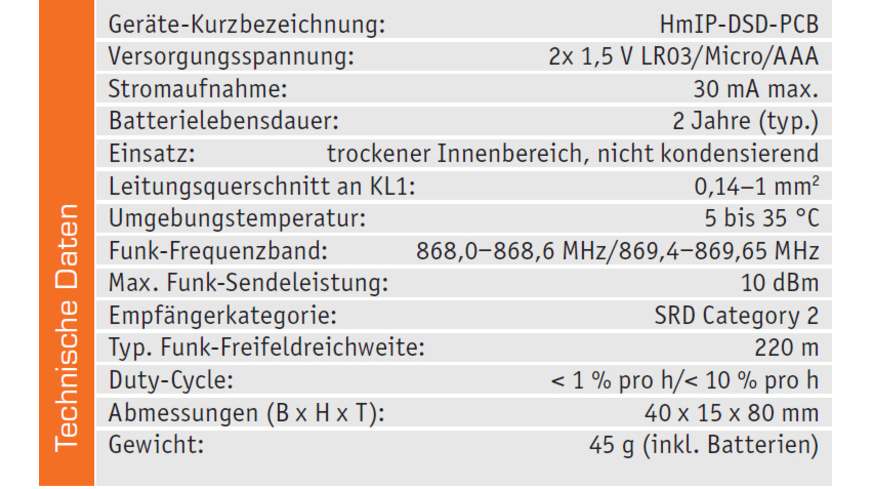

  • Technische Daten

  • Angaben zur Produktsicherheit
***** Hinweis: Hierbei handelt es sich um einen Bausatz, der noch zusammengebaut werden muss! *****

Das Gerät ist primär für die Erkennung und Auswertung des Haustürklingelsignals konzipiert, jedoch ebenso universell zur Spannungserkennung (6-12 VAC/DC) einsetzbar. Auch eine Auswertung von potentialfreien Tastern, Schaltern oder Tür-/Fensterkontakten ist möglich. Diese Beschaltung kann gleichzeitig erfolgen, das heißt, es kann parallel zur Spannungserkennung auch der Kanal per Taster angesteuert werden. Über eine Umschaltung ist wahlweise 2- oder 3-Draht-Betrieb realisierbar. Damit kann das Gerät je nach Konfiguration entweder auf das Anliegen der Signalspannung oder auf eine Unterbrechung der Signalspannung reagieren. Die Homematic IP Klingelsignalerkennung wird mit Batterien betrieben und ist dadurch zum einen relativ frei platzierbar, zum anderen muss weder sie noch die vorhandene Klingelanlage an die Türklingel angepasst oder verändert werden, sodass der Einsatz besonders einfach erfolgen kann. Optionales Gehäuse zum selber ausdrucken im Downloadbereich
  • Klingelsignalerkennung in Hausklingelanlagen mit Signalweitermeldung im Homematic IP System bzw. über den Homematic IP Access Point (LAN/WLAN) oder eine Homematic Zentrale CCU2/ Smart Home Zentrale CCU3
  • Wahlweise 2- oder 3-Draht-Betrieb mit Reaktion auf Anliegen oder Unterbrechung der Signalspannung
  • Universell einsetzbar zur Spannungserkennung im Smart Home (6-12 VAC/DC), z. B. für die Erkennung ausgefallener Netzgeräte, Akkus, tiefentladener Akkus usw.
  • Einsetzbar zur Auswertung von potentialfreien Tastern, Schaltern, Tür-/Fensterkontakten usw.
  • Spannungserkennung und Tastersteuerung parallel einsetzbar
  • Flexibler Einsatz durch Batterieversorgung
  • Optionales Gehäuse zum selber ausdrucken im Downloadbereich (Für das Gehäuse werden folgende Schrauben zusätzlich benötigt: 3,0 x 5 mm (Befestigung der Platine) und 3,0 x 8 bis 5 mm (Befestigung des Deckels)
  • Umfangreiche Parametereinstellungen bei Betrieb über eine Smart Home Zentrale CCU3 möglich


Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:
  • Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
  • Zentrale CCU2/CCU3 mit lokaler Bedienoberfläche WebUI
  • Funkmodule für Raspberry Pi
  • Partnerlösungen von Drittanbietern
