Das Entwicklungssystem wird per USB an einen PC angeschlossen, und der Kit-Editor erlaubt das Erstellen eines Projekts für das Flashen des Displays. Über Terminalprogramme und die integrierten Grafik- und Instrument-Editoren erfolgt das Gestalten des Display-Inhalts. Über die Schnittstellen des Entwicklungssystems sind z. B. Mikrocontroller, an denen das Display betrieben werden soll, direkt einbindbar.

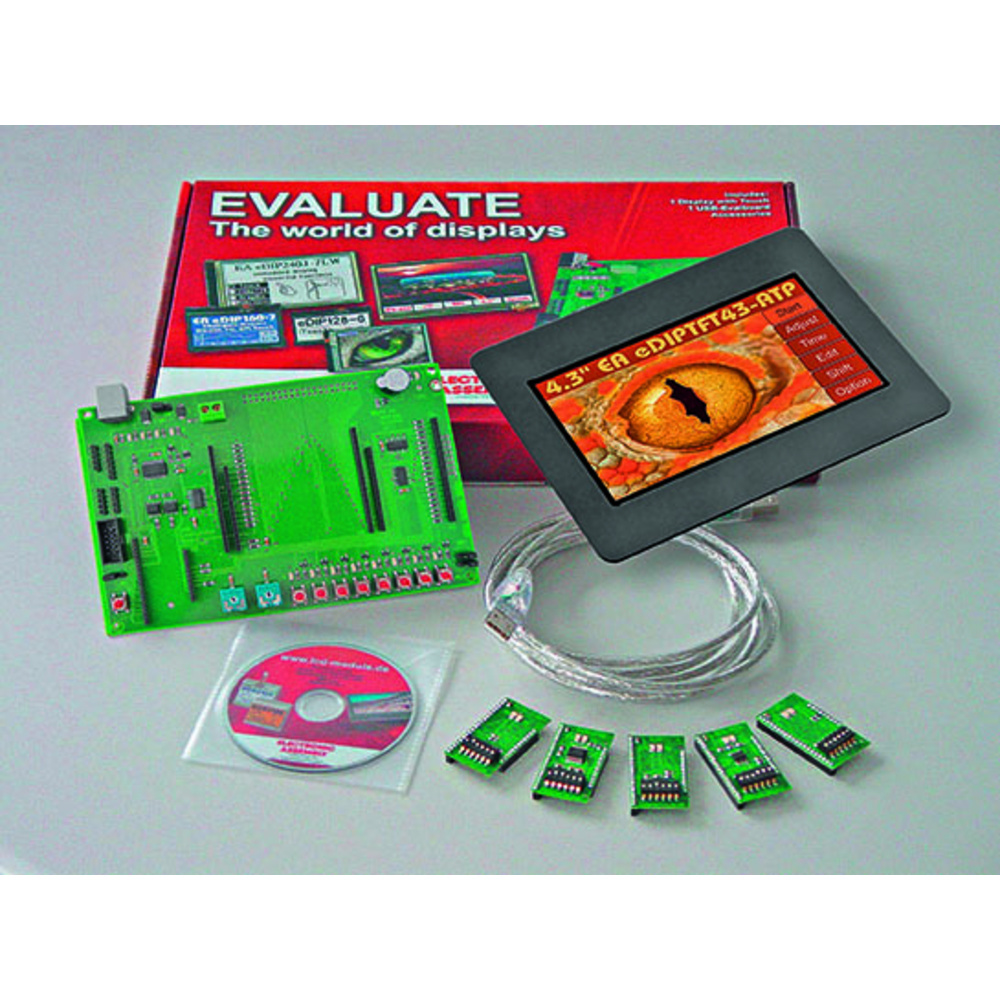

- Komplette Entwicklungsumgebung inklusive Display EA eDIPTFT43-ATP, Eval-Board mit USB, Software und Interface-Platinen für den Anschluss über RS232, I2C, SPI oder RS485
- Spannungsversorgung über die PC-USB-Verbindung, alternativ über mitgeliefertes Netzteil
- Taster, LEDs, Potentiometer, Summer für die externe Beschaltung des Displays
Display EA eDIPTFT43-ATP
- 4,3”-TFT-Display (10,9 cm), 480 x 272 Pixel, 65.536 Farben, LED-Hintergrundbeleuchtung, Orientierung umschaltbar auf Hochformat
- 5-V-Betrieb
- 3 serielle Onboard-Interfaces: RS232, I2C, SPI
- 4-MB-Onboard-Flash für Fonts, Bilder, Animationen und Makros
- 8 vordefinierte Fonts, individuell anpassbar, zoombar von 2 bis 80 mm, in 90°-Schritten drehbar
- Einfache Programmierbarkeit per Hochsprache für die Grafikfunktionen: Gerade, Punkt, Bereich, Bargraph usw.
- Text, Animation, Grafik, Bilder mischbar
- Resistives Touch-Panel mit variablem Raster, mit frei definierbaren Tastenfeldern und dynamischer Beschriftung
- Je 8 Digital-I/O-, 2 Analogeingänge
