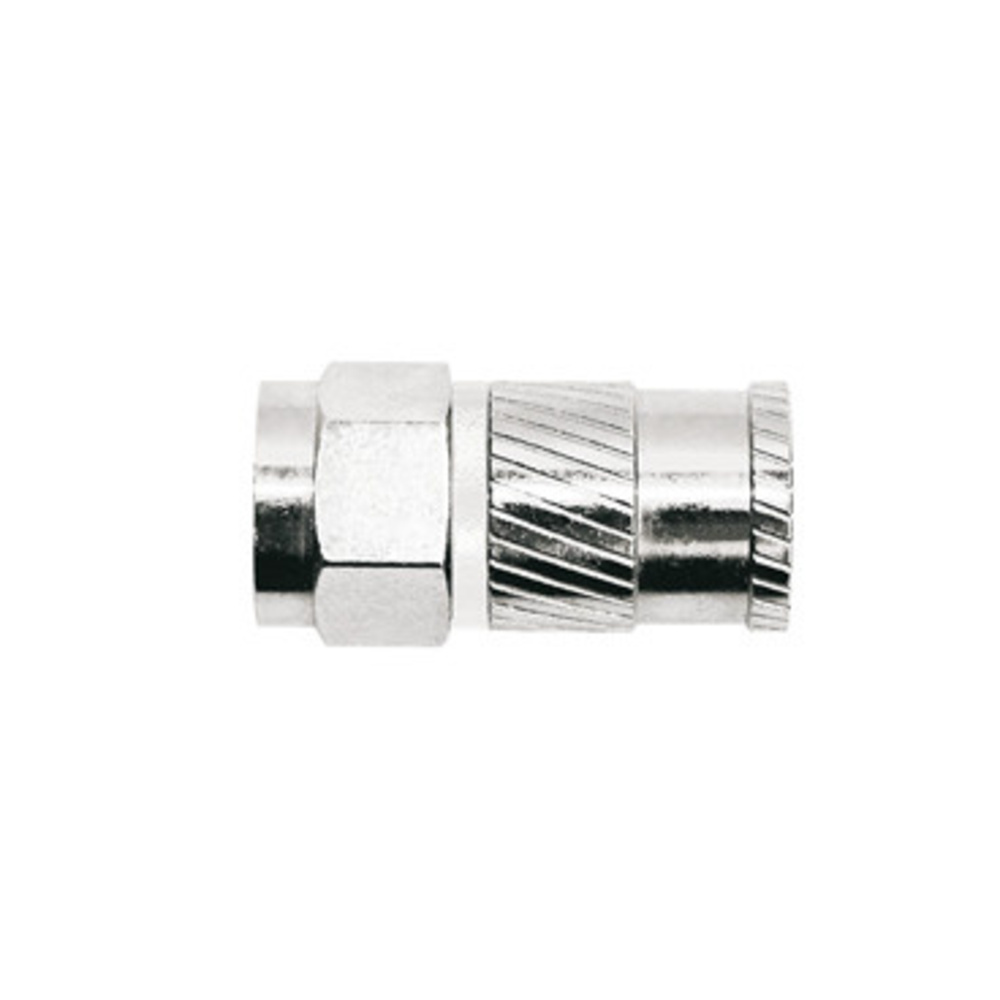

Die Installation der Stecker ist dank der Kompressionsmontage kinderleicht. Nach dem korrekten Abisolieren des Koaxialkabels mit einer geeigneten Koax-Abisolierzange müssen Sie es nur noch in den Stecker einführen und anschließend den Stecker auf eine F-Buchse drehen – fertig!

Mit dem Aufdrehen wird das Koaxialkabel automatisch kontaktsicher mit dem Stecker verpresst. Falls Sie keine Abisolierzange zur Hand haben, isolieren Sie den Innenleiter um 6 mm und den Außenleiter (Abschirmung) um 7 mm ab. Bei 3fach geschirmten Kabeln entfernen Sie die äußere Aluminiumfolie der Schirmung. Bei allen Kabeltypen stülpen Sie das Geflecht nach hinten über den Außenmantel. Bei den Kabeln muss die Abschirmfolie glatt auf dem Dielektrikum aufliegen. Bei Kabeln ohne geklebte Folie muss die innere Folie in Wickelrichtung auf dem Dielektrikum aufliegen.

• Einfache Kompressionsmontage ohne Spezialwerkzeug
• Kontaktsichere Verbindung zwischen Koaxialkabel und F-Stecker
• Geeignet für 2- und 3fach geschirmte Koaxialkabel Nitin-beschichtet (antiallergen)
• Schirmungsmaß: >120 dB
